长波红外相机应用介绍

发布日期:2022-12-06 09:32 浏览次数:
长波红外成像运用光电技术以被动的方式探测物体所发出的红外辐射,算出物体外表每一点的温度,以不同的颜色来显现不同的温度,从而转换为可供人类视觉分辨的图像和图形。红外热成像仪能够打破人类视觉障碍,能在*黑暗的环境下探测到物体,即便在有烟雾、粉尘的状况下也可完成探测,且不需求光源照明,因而能够全天候运用。
由于红外热成像具有荫蔽性好、抗干扰性强、目的辨认才能强、全天候工作等特性,在和民用范畴都发挥着越来越重要的作用。

为保证透光率,通常采用硅、锗或硫属化合物等制成的曲面透镜,加工本钱高且尺寸较大,显着增加成像系统的体积和重量。研讨人员经过在平面透镜上结构一系列直径8μm、高度不同的微构造,构成多级衍射透镜。该透镜使透射光发作衍射,产生光路偏折而聚焦。模仿结果证明该透镜聚光效率较高,像差与传统透镜相当。实验中制造了2个多级衍射透镜试样,并装置在两台商用长波红外相机上,以考证其实践成像效果。

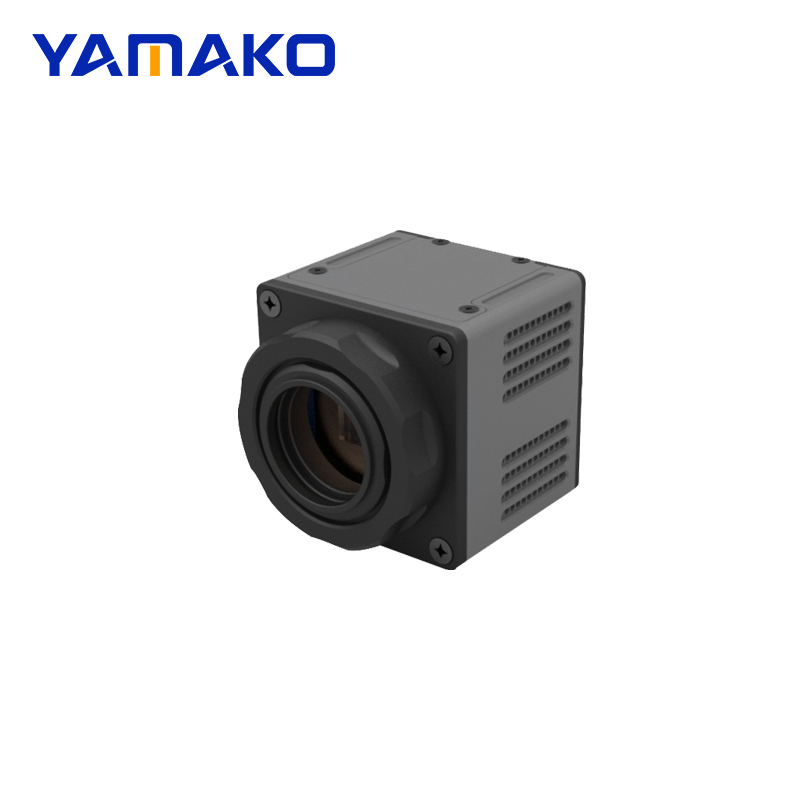

长波红外相机
结果标明,该成像系统的空间分辨率优于170μm,角度分辨率约0.013°。采用高折射率硅平面透镜和16个高度不同的微构造组成的多级衍射透镜,在长波红外波段的均匀聚光效率到达71%。
这种多级衍射透镜厚度低至10μm,重量仅为传统光学透镜的1/100,制造工艺简单、本钱较低,有望用于新型夜视仪、航电设备或单兵配备等。
