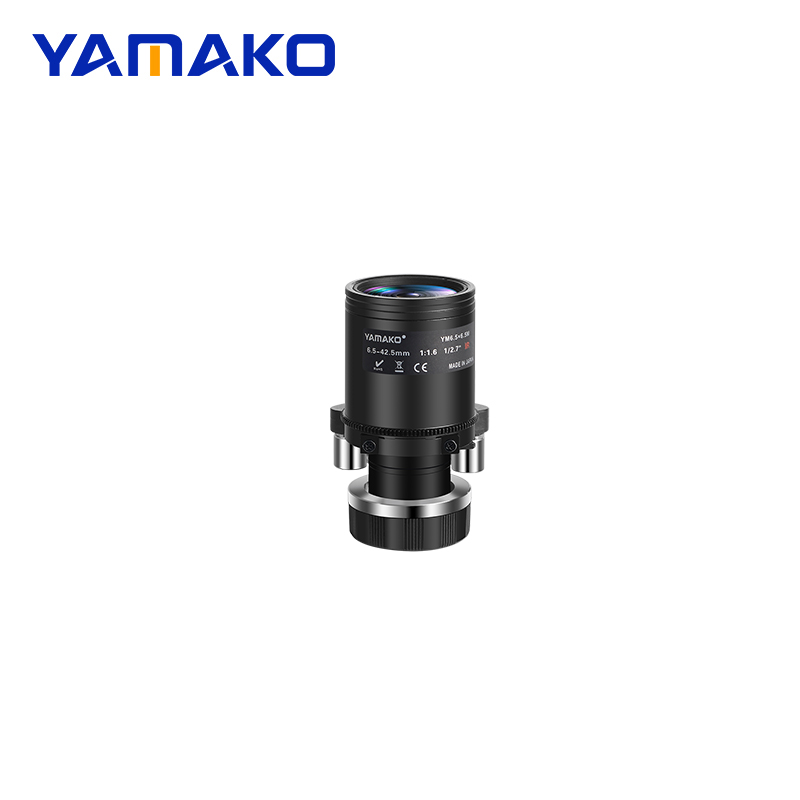

机器视觉工业变焦镜头的选型

如果把工业相机比喻为人的眼睛，工业镜头就好比是眼球，它直接关系到监看物体的远近、范围和效果。工业镜头的选用应考虑一下几点：
1）工业镜头尺寸应等于或大于工业相机成像面尺寸。例如：1/3″工业相机可选1/3″～1″整个范围内的工业镜头，但水平视角的大小都是一样的。只是使用大于1/3″的工业镜头能够更多地利用成形，更精确了工业镜头中心光路，所以可提高图像质量和分辨率。
2）选用合适的工业镜头焦距。焦距越大，监看距离越远，水平视角越小，监视范围越窄；焦距越小，监看距离越近，水平视角越大，监视范围越宽。工业镜头焦距可按照以下公式估算。
f=A×L/H
(f--镜头焦距；A--摄像机CCD垂向尺寸；L--被摄物体到镜头距离；H--被摄物体高度)
格式 1英寸  2/3英寸 1/2英寸 1/3英寸 1/4英寸
CCD垂向尺寸  9.6㎜  6.6㎜ 4.8㎜  3.6㎜ 2.7㎜

3）考虑环境光线的变化,光线对图像的采集效果起着十分重要的作用。一般来说，对于光线变化不明显的环境，常选用手动光圈镜头，将光圈手调到一个比较理想的数值后就可不动了；如果光线变化较大，如室外24小时监看，应选用自动光圈，能够根据光线的明暗变化自动调节光圈值的大小，保证图像质量。但需注意的是，如果光线照度不均匀，特别是监视目标与背景光反差较大时，采用自动光圈镜头效果不理想。
4）考虑最佳监看范围。因为工业镜头焦距和水平视角成反比，因此既想看得远，又想看得宽阔和清晰，这是无法同时实现的。每个焦距的镜头都只能在一定范围内达到最佳的监看效果，所以如果监看的距离较远且范围较大，最好是增加摄像机的数量，或采用电动变焦镜头配合云台安装。
5）工业镜头接口与工业相机接口要一致。现在的工业相机和工业镜头通常都是CS型接口，CS型摄像机可以和CS型、C型镜头配接，但和C型镜头接配时，必须在工业镜头和工业相机之间加接配环，否则可能碰坏CCD成像面的保护玻璃，造成CCD工业相机的损坏。C型工业相机不能和CS型工业镜头配接。
